變壓器套管是變壓器的重要載流件和主絕緣部件，變壓器內部的高低壓繞組引出線必須穿過絕緣套管引到外部與母線連接。 套管不僅起著對地絕緣作用，而且擔負著固定導線的作用，在變壓器運行中長期承受高壓負載電流，因此套管的絕緣狀態是否可靠事關變壓器安全運行。
變壓器套管在線監測裝置，實現對主變的高壓側三相套管和低壓三相套管的絕緣狀態在線監測。裝置由末屏適配器、末屏電流引下線、零磁通互感器CT、電流監測電路、PT電壓監測模塊、IED主機組成。在末屏接口上安裝有接地保護功能的末屏適配器，在主變下方安裝末屏引下裝置箱，箱體內匯集三相套管的末屏電流信號，同時箱體內裝有穿心測量方式的零磁通電流互感器和電流監測電路，實現末屏電流的數據采集。
系統結構圖
產品特點
在末屏安裝集成式末屏傳感器，實時監測壓器套管絕緣狀態、介質損耗因數、電容量、泄漏電流和套管局部放電特征、局部放電量、放電次數等；
在高壓套管取油口安裝氫氣-油溫-油壓三量融合傳感器，實時監測壓器套管油狀態參量、油壓、油溫、油位；
實時監測 H4含量、H2含量、H2變化率；
采用集成式末屏傳感器，實現介損和局放信號的同步采集，安裝方便快捷；
系統介質損耗因數測量誤差精度高，介損測量誤差不超過±（標準讀數×1%+0.001），相對標準偏差小于0.3%；
系統抗干擾能力強，在強磁場和不同負荷變化條件下的測量準確性高、穩定性好；
集成式末屏傳感器不改變?cè)刑坠苣┢两拥胤绞剑拥鼐€無需下引，保證末屏就近可靠接地；
集成式末屏傳感器的特制合金金屬外殼具備良好的抗電磁干擾性能；
集成式末屏傳感器防護級達IP68，保證末屏良好密封，耐候性能好；
支持多種通訊方式，支持RS485，GPRS無線等多種通訊方式；
系統硬件采用模塊化設計，便于維護、調試、生產。

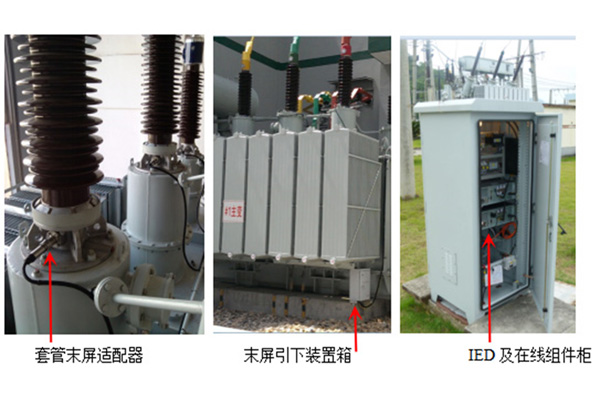

安裝示意圖
主要技術參數
工作電源：AC220V±15%，50Hz
功耗：≤25 W
工作溫度范圍：-40 ℃~+80 ℃
采集周期：30秒
監測參數：泄漏電流、母線電壓、介質損耗因數、電容量、套管油溫、套管油壓、套管氫氣含量等
報警參數：介質損耗因數、電容量、油溫、油中氫氣含量、油壓等
通訊方式：RS485, 無線，61850
防護等級：IP 66
介質損耗因數測量誤差：≤ ±（標準讀數×1%+0.001）
介質損耗測量范圍：≤ 0.1%~30%
等值容量和精度：100PF~0.05uF; ±（標準讀數＊1%+1ｐＦ）
母線電壓：35kV-1000kV；≤ ±0.2%讀數
系統頻率：45~65Hz；±0.01Hz
末屏泄漏電流測量范圍：3mA~1000 mA
末屏泄漏電流測量精度：±（標準讀數*1%+0.1mA）
測量油溫度：-40℃~120℃，±1℃
測量由壓力：10kPa~400KPa, 0.5%FS(全溫區)
氫氣（固態鈀合金氫氣傳感器）：0~5000ppm
